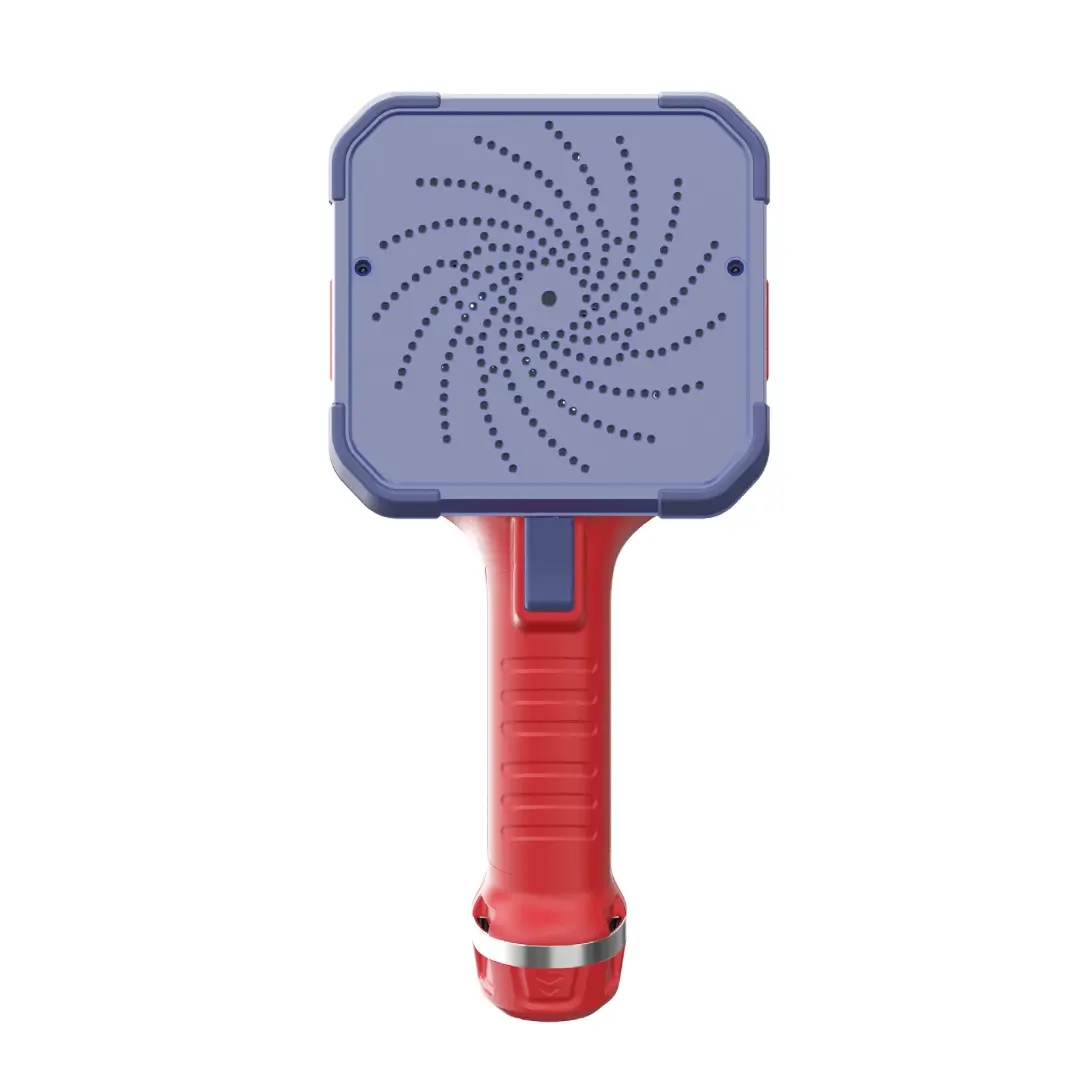

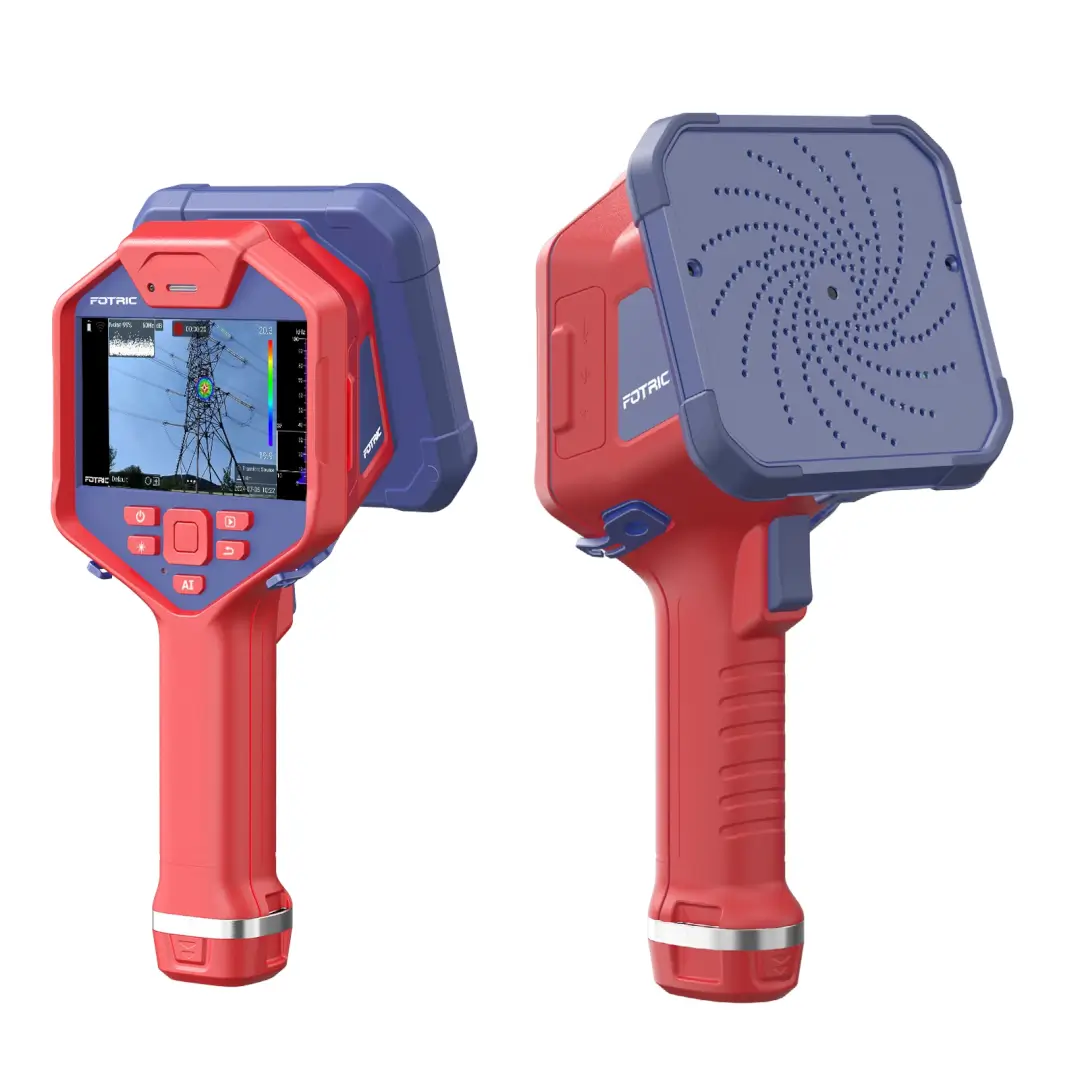

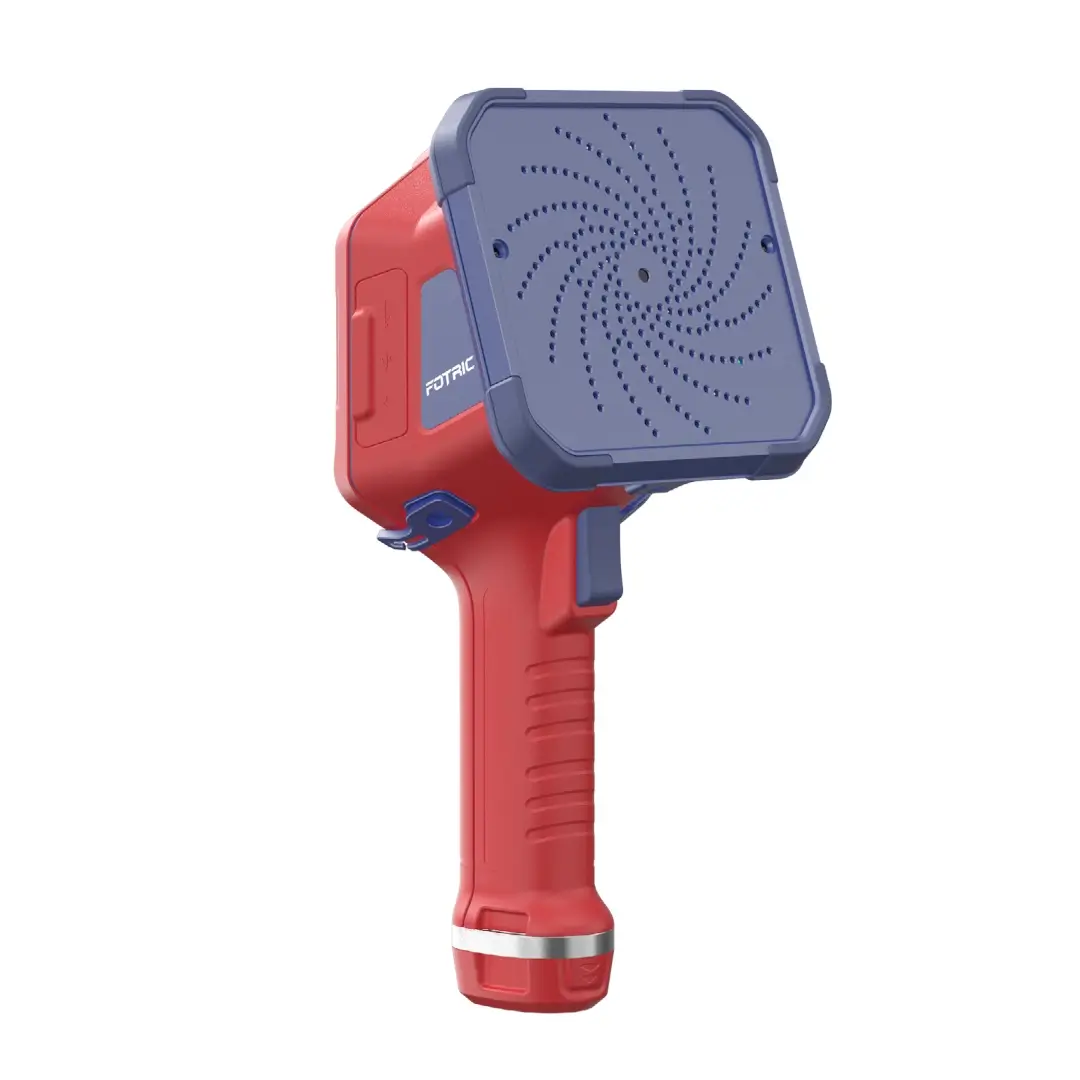

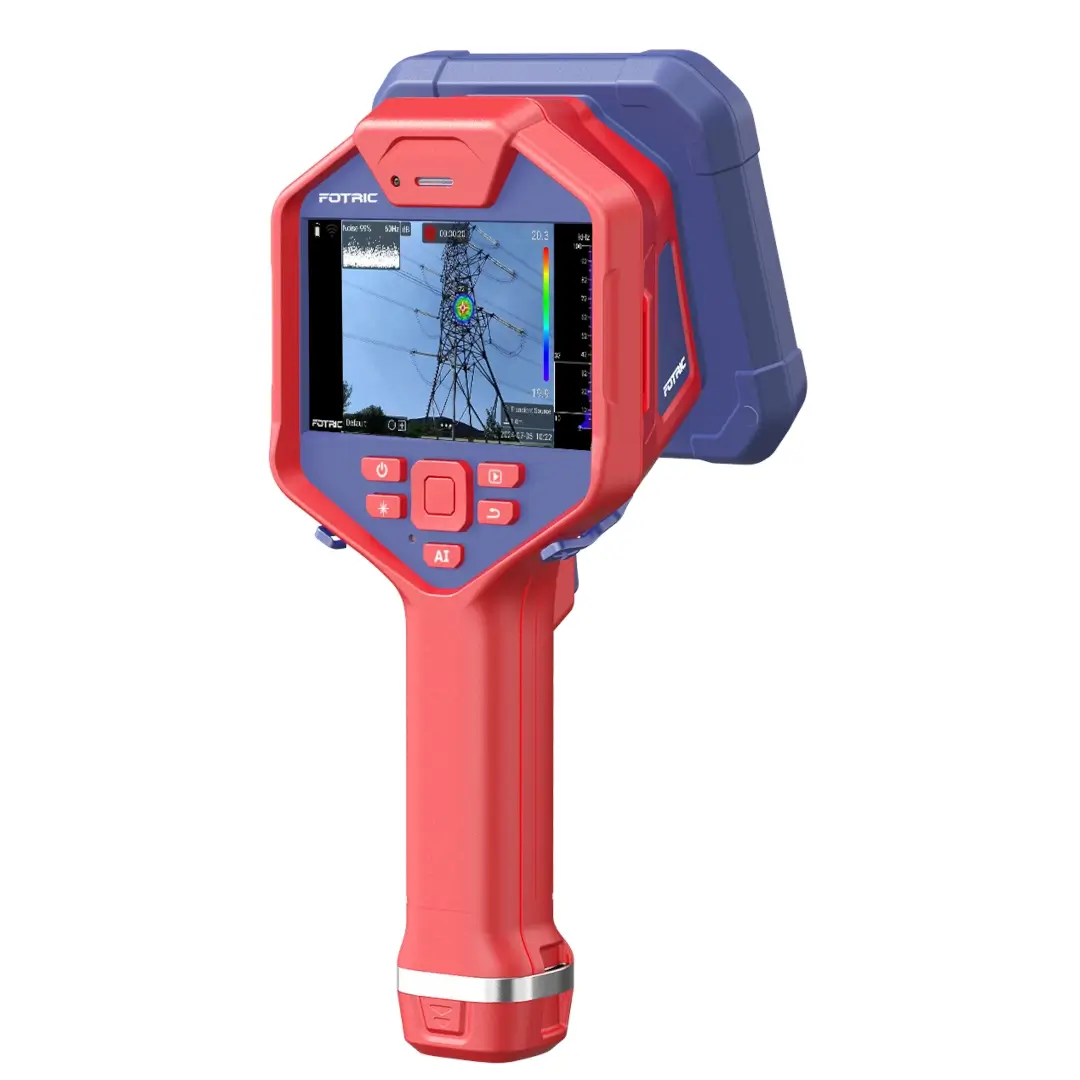

Kamera do diagnostyki akustycznej Fotric H6+ | detekcja do 250 metrów
Obszary zastosowań:
- 234 cyfrowe kierunkowe mikrofony MEMS – detekcja do 250 metrów
- Detekcja nieszczelności przewodów sprężonego powietrza
- Natychmiastowa kalkulacja strat wycieku
- Wykrywanie wyładowań koronowych i drgań instalacji w energetyce
- Identyfikacja luźnych elementów konstrukcji
- Wykrywanie nieszczelności instalacji i maszyn w branży HVAC
- Bezpieczna praca z odległości nawet 250 metrów
ZADZWOŃ lub NAPISZ, a otrzymasz indywidualną atrakcyjną ofertę dostawy
Masz pytania zadzwoń jesteśmy dostępni 24/7:
Wsparcie techniczne:
Testowanie i wynajem urządzeń:
Finansowanie zakupu przez leasing lub na raty 0%:
Opis
Kamera do detekcji akustycznej Fotric H6+ to ulepszony zaawansowany model wykorzystywany w przemyśle do wyszukiwania przecieków w instalacjach sprężonego powietrza i natychmiastowej kalkulacji strat. Fotric H6+ jest wyposażona w 234 cyfrowe mikrofony i potrafi wykonać detekcję z odległości nawet 250 metrów, wszystko jest prezentowane na 5 calowym ekranie.
Kamera akustyczna Fotric H6+
Kamera do detekcji akustycznej FOTRIC H6+ to najlepsza dostępna profesjonalna kamera akustyczna do zastosowań przemysłowych służąca do detekcji przecieków sprężonego powietrza, a także innych mediów, na przykład z instalacji wodnych i instalacji gazowych. Co więcej kamera Fotric H6+ umożliwia sprawdzenie instalacji elektrycznych i energetycznych pod względem występujących wyładowań koronowych i przepięć, które mogą prowadzić do kosztownych awarii. Kamery akustyczne Fotric z serii H mogą wspierać diagnostykę z dużych odległości, nawet do 250 metrów, dzięki czemu nie trzeba zbliżać się do maszyn lub obszarów niebezpiecznych. Fotric H6+ doskonale sprawdza się w diagnostyce drgań maszyn i urządzeń, jak również wykrywaniu nieprawidłowości zamocowaniu konstrukcji i urządzeń np. w branży HVAC, które prowadzą do emisji fal o wysokich częstotliwościach. Dodatkowo algorytmy kamery od razu oszacowują koszt wycieku, a także umożliwiają zapis ciągły lub poklatkowy dla celów dowodowych. Ilość różnych zastosowań tej kamery akustycznej jest praktycznie niezliczona.
Kamery akustyczne Fotric są doskonałą alternatywą dla innych znanych marek. Oferowane parametry techniczne i jakość wykonania plasuje tą markę jako wiodącą w relacji parametrów do ceny, a detekcja akustyczna jest dzięki wielu opcjom realizowana w sposób bardzo efektywny.
- Kamera Fotric H6+ posiada 234 kierunkowe cyfrowe mikrofony MEMS, dzięki czemu łatwo można prowadzić detekcję z odległości nawet do 250 metrów od obiektu, co jest prezentowane na 5 calowym ekranie o wysokim kontraście
- Dodatkowo podczas detekcji instalacji sprężonego powietrza w czasie rzeczywistym otrzymujemy oszacowanie kosztów takiego wycieku
- Automatyczny pomiar odległości do źródła wycieku
- Detekcja akustyczna obejmuje zakres częstotliwości słyszalnych i niesłyszalnych [ultradźwięków] od 20 Hz do 100 kHz
- Fotric H6+ jest wyposażony w przemysłową kamerą 13 MP, z obiektywem 66° × 52°, dzięki czemu pokazywany jest obraz o wysokiej rozdzielczości
- Ciągły czas pracy jest większy od 4 godzin, co umożliwia bezproblemowe przeprowadzenie inspekcji dużego zakładu
- Detektor jest wyposażony w najnowocześniejszy inteligentny algorytm tworzenia i wyświetlania mapy dźwięku, co więcej wraz z podaniem poziomu ciśnienia akustycznego
- Kamera Fotric H6+ może prowadzić detekcję i pokazywać wiele źródeł dźwięków jednocześnie, pojedynczy dźwięk lub też obraz całego hologramu dźwiękowego
- Dodatkowe możliwości, jak obrazowanie w czasie rzeczywistym częstotliwości napływających dźwięków i możliwość ich wyselekcjonowania ułatwia odseparowanie dźwięku wycieku od szumu z otoczenia
- Co więcej kamera H6+ posiada możliwość zawężenia nie tylko częstotliwości, ale również skanowanego obszaru, co umożliwia nasłuch tylko podejrzanych miejsc, bez dźwięków odbijających się od innych obiektów
- Kamera Fotric H6+ umożliwia prowadzenie poszukiwania przecieków również w warunkach hałasu wewnątrz i na zewnątrz obiektu, hałasu urządzeń, wentylacji, małego lub nadmiernego oświetlenia, wysokiej wilgotności itp., co jest jest zdecydowaną zaletą w porównaniu do innych metod detekcji
- Diagnostyka akustyczna może być też prowadzona z dużą precyzją z większej odległości, co jest bardzo praktyczne zwłaszcza w strefach niebezpiecznych lub słabo dostępnych
- Obsługa WiFi, Bluetooth, GPS i kompasu
- Mikrofony: 234 mikrofony cyfrowe MEMS
- Pole widzenia obrazu akustycznego [FOV]: 66° x 52°
- Częstotliwość próbkowania dźwięku: 200kHz
- Częstotliwość odświeżania akustycznego: 25Hz
- Odległość robocza: 0,3~250m
- Zakres częstotliwości: 2~100kHz
- Wybór zakresu częstotliwości: Obsługa wstępnie ustawionego zakresu częstotliwości dla różnych scenariuszy do późniejszego wyboru; Obsługa ręcznej regulacji zakresu częstotliwości
- Narzędzia pomiarowe: punkty 2, prostokąty 2
- Tryb detekcji Tryb wycieku LQ: wyświetlanie poziomu wycieku na urządzeniu
- Tryb detekcji Tryb wyładowań niepełnych PD: wyświetlanie wykresu PRPD, odpowiedni dla różnych częstotliwości prądu przemiennego (50/60 Hz).
- Opóźnienie obrazu akustycznego [T-FFTD®]: Specjalny opatentowany tryb rejestracji nieciągłych lub chwilowych sygnałów dźwiękowych i ich rozciągnięciu w czasie, aby pozostawały dłużej widoczne na wyświetlaczu akustycznym czasu rzeczywistego
- Akustyczny fokus obrazu: Maskowanie otaczającego obszaru i skupienie się wyłącznie na wybranej części obrazu akustycznego
- Analiza na urządzeniu: Urządzenie może bezpośrednio analizować obrazy akustyczne.
- Oprogramowanie do analizy: AnalyzIR – profesjonalne oprogramowanie do analizy obrazów termicznych i akustycznych
- Ocena wycieku: Automatyczna identyfikacja punktów wycieku, automatyczna ocena wycieku i rocznych kosztów energii
Kamera akustyczna FOTRIC H6+:
- Ekran: 5 cali, 1280 x 720 pikseli, wyświetlacz dotykowy IPS z zabezpieczeniem ekranu Gorilla Anti-Explosion
- Tryby obrazu: Tryb pojedynczego źródła, tryb wielu źródeł, tryb hologramu
- Tryb źródła pojedynczego: Nakładka obrazu akustycznego obszaru o największym ciśnieniu akustycznym na obraz z aparatu cyfrowego
- Tryb wielu źródeł: Nakładka obrazu akustycznego wielu obszarów o dużym ciśnieniu akustycznym na obraz z aparatu cyfrowego
- Tryb hologramu: Dostosowuje próg ciśnienia akustycznego, aby nałożyć obraz akustyczny obszaru powyżej progu na obraz z aparatu cyfrowego
- Palety barw: Obsługuje 3 palety: czerwono-niebieską, żelazną i szarą. Obsługuje regulację przezroczystości
- Tło w skali szarości: Wyświetla tło jako obraz cyfrowy w skali szarości czarno-białej
- Tło w skali szarości: Wyświetla tło jako obraz cyfrowy w skali szarości czarno-białej
- Nakładka informacyjna: Wyświetla wyniki oceny wycieku; Wyświetla wyniki diagnostyczne dotyczące rodzaju wyładowań niezupełnych; Wyświetla wyniki pomiarów i znacznik czasu
- Śledzenie ciśnienia akustycznego: Specjalny marker śledzący punkt maksymalnego ciśnienia akustycznego
- Opóźnienie obrazu akustycznego [T-FFTD®]: Specjalny opatentowany tryb rejestracji nieciągłych lub chwilowych sygnałów dźwiękowych i ich rozciągnięciu w czasie, aby pozostawały dłużej widoczne na wyświetlaczu akustycznym czasu rzeczywistego
- Zoom cyfrowy: 1-10x, ciągły
- Pomiar odległość w czasie rzeczywistym: Obliczanie w czasie rzeczywistym odległości do źródła dźwięku na podstawie sygnału dźwiękowego odbieranego przez czujnik akustyczny
- GPS, Kompas i LED Flash Lamp
- Słuchawki: Monitorowanie w czasie rzeczywistym sygnałów dźwiękowych przychodzących z czujników akustycznych za pośrednictwem zestawu słuchawkowego Bluetooth
Kamera akustyczna FOTRIC H6+:
- Kamera cyfrowa: 13 megapikseli, aparat cyfrowy klasy przemysłowej
- Notatki głosowe: do każdego obrazu akustycznego, długość do 120 sekund
- Notatki tekstowe: do każdego obrazu akustycznego
- Tagi: tak, do każdego obrazu akustycznego, następnie można je filtrować według tagów w galerii
- Klawisz Ulubione: oznakowanie obrazów akustycznych i filmów holograficznych statusem Ulubione
- Przechwytywanie pojedynczych klatek: tak
- Karta pamięci: Karta TF, wymieniana podczas pracy, maksymalna obsługa 1 TB
- Format obrazu: JPEG (holograficzny obraz akustyczny)
- Format video: MP4
- Nagrywanie wideo bez hologramu: Obsługuje nieholograficzne nagrywanie wideo z dźwiękiem [tylko do oglądania, nie do analizy]
- Kod QR: Kody QR i kody kreskowe mogą być skanowane jako tagi i adnotacje tekstowe
- Galeria: Obsługuje przeglądanie, edycję i usuwanie już nagranych obrazów i plików wideo
Przesyłanie danych:
- WiFi: Obsługuje kanały 2,4 GHz i 5 GHz, obsługuje standardy 802.11a/b/g/n/ac.
- Bluetooth: tak
- USB: Typ USB Type-C; zgodny z USB 3.0 / 2.0, obsługuje USB OTG
- HDMI: Typ Micro HDMI, zgodny ze standardem HDMI 1.4, obsługuje strumieniowe przesyłanie obrazu w rozdzielczości 1080p przy częstotliwości 60 Hz
- Transfer danych FTP: połączenie się z urządzeniem przez sieć WiFi lub własny hotspot WiFi urządzenia umożliwia dostęp do danych w urządzeniu przez FTP
- Zdalny dostęp: przez port HDMI HD do podłączenia do wyświetlacza lub projektora
Zasilanie:
- Typ baterii: Akumulator litowy 7,4 V, 3500 mAh, możliwość szybkiej wymiany w terenie, pasuje do kamer termowizyjnych Fotric Seria V
- Czas pracy: > 4 godzin w zależnosci od warunków
- Sposób ładowania akumulatorów: przez stację dokującą lub bezpośrednio pzrez USB
- Czas ładowania: 2,5 godziny do 90%
- Bezpieczeństwa: SELV(IEC60950-1:2005)
- Kompatybilność EMC: IEC 61000-4-2
- Stopień ochrony obudowy: IP54(IEC 60529)
- Wstrząsy: 25g(IEC 60068-2-27:2008)
- Wibracje: 2g(IEC 60068-2-6:1995)
- Wymagania RoHS: spełnione
- Temperatura pracy: -20°C to 50°C
- Temperatura przechowywania: -40°C to 70°C
- Wilgotność: <95%RH
- Rozmiar: 175mm*151mm*95mm
- Waga: 1,3 kg z baterią
- Języki: angielski, niemiecki, francuski
- Kamera akustyczna FOTRIC H6+:
- 2 x bateria litowa wielokrotnego ładowania
- stacja dokująca
- zasilacz
- kabel USB typu C do USB
- karta SD 128 GB
- pasek na nadgarstek
- torba na dokumenty [lista pakowania, skrócona instrukcja obsługi]
- specjalna walizka
- certyfikat jakości, certyfikat kalibracji i gwarancja
W przypadku dodatkowych pytań dotyczących produktu/usługi prosimy o wypełnienie formularza poniżej:
Kamera akustyczna Fotric H6+ - źródła dźwięku
Dla ułatwienia detekcji punktów nieszczelności kamera Fotric H6+ daje możliwość pokazywanie pojedynczego źródła dźwięku, wielu źródeł dźwięku, jak również podawania poziomów ciśnienia akustycznego dla poszczególnych źródeł dźwięku. Całość uzupełnia histogram odbieranych częstotliwości dźwięków z możliwością ustawienia zakresu i skupienia się na konkretnych anomaliach.
Kamera akustyczna Fotric H6+ - dynamiczna redukcja zakłóceń
Fotric H6+ pokazuje wiele źródeł dźwięku, wśród których mogą być wycieki i zakłócenia, dlatego kamera jest wyposażona w dynamiczną redukcję zakłóceń i możliwość skupienia detekcji na konkretnym obszarze, co jest widoczne jako dodatkowa optyczna soczewka. Hologram pokazuje pełny rozkład mapy dźwięków.
Kamera akustyczna Fotric H6+ - zapisywanie obrazów i filmów, raportowanie
Fotric H6+ umożliwia rejestrowanie obrazów holograficznych, nagrywanie filmów holograficznych z wyborem częstotliwości filmu, oraz nagrywanie w trybie poklatkowym, umożliwiając inspektorom tworzenie kompleksowej dokumentacji na miejscu. Tryb poklatkowy z wyborem interwału umożliwia rejestrowanie zjawisk w dłuższym czasie. Wszystkie zapisane dokumenty mogą być wykorzystane do szybkiego raportowania bezpośrednio z poziomu kamery przyspieszając pracę pracownikom technicznym.
Kamera akustyczna Fotric H6+ - pomiar poziomu ciśnienia akustycznego w dB
Fotric H6+ łączy obrazowanie holograficzne z jednoczesnym pomiarem poziomu ciśnienia akustycznego i umożliwia śledzenie źródeł dźwięku i diagnostykę sygnałów na poziomie przemysłowym, zwiększając wydajność kontroli akustycznej i bezpieczeństwo użytkownika.
Kamera akustyczna Fotric H6+ - sztuczna inteligencja AI na pokładzie
Fotric H6+ to sztuczna inteligencja AI na pokładzie, która wspiera diagnostykę i detekcje wyładowań niepełnych. Dodatkowo algorytmy kamery łączy obrazowanie holograficzne z jednoczesnym pomiarem poziomu ciśnienia akustycznego i umożliwia śledzenie źródeł dźwięku i diagnostykę sygnałów na poziomie przemysłowym, zwiększając wydajność kontroli akustycznej i bezpieczeństwo użytkownika. Dla wycieków z instalacji możliwe jest również natychmiastowe oszacowanie kosztu każdego wycieku.
Kamera akustyczna Fotric H6+ jest praktyczna i generuje duże oszczędności
Fotric H6+ kamera akustyczna - pomiar kosztów wycieku
Kamery akustyczne od lat są wykorzystywane przez służby utrzymania ruchu w zakładach przemysłowych do detekcji wycieków sprężonego powietrza, a ich zastosowanie z każdym kolejnym rokiem jest coraz większe. Pojedynczy wyciek generuje rocznie koszt od kilkuset do ponad tysiąca tys pln. W zakładzie tygodniowo można zlokalizować nawet kilkadziesiąt wycieków, a z każdym tygodniem po naprawie bieżących pojawiają się nowe.
Dlatego też zakup profesjonalnej kamery akustycznej Fotric H6+ umożliwia nawet kilkaset tys pln oszczędności rocznie. Te koszty wynikają z kosztów energii potrzebnej do wytworzenia i dostarczenia w zakładzie sprężonego powietrza, które poprzez niewidoczne wycieki również wyciekają z zakładu produkcyjnego. Jeżeli mamy wycieki innego gazu niż powietrze, to dochodzi jeszcze dodatkowy koszt jego zakupu.
Z profesjonalną kamerą akustyczną Fotric H6 oszczędności pojawiają się już pierwszego dnia.
Kamera akustyczna Fotric H6+ - to łatwiejsze wyszukiwanie wycieków, wyładowań i wibracji
Fotric H6+ to profesjonalna kamera akustyczna wspierana przez AI, wyposażona w opatentowany przez firmę Fotric specjalny algorytm T-FFTD®, który rejestruje przejściowe sporadyczne sygnały dźwiękowe i utrzymuje je na obrazie akustycznym przez dłuższy okres w czasie rzeczywistym. Pomaga to w identyfikacji problemów, takich jak sporadyczne wycieki, wyładowania częściowe, wibracje i nietypowe odgłosy, które występują w nieregularnych odstępach czasu.
Fotric H6+ - detekcja bez T-FFTD®
Fotric H6+ - detekcja z T-FFTD®
Fotric H6+ - algorytm T-FFTD®
Wyładowania częściowe na podstacji
Wyładowania częściowe na podstacji
Wyładowania częściowe na panelu
Wyładowania częściowe na panelu
Kamera aktustyczna Fotric – testy naszych klientów w Polsce
Wyciek sprężonego powietrza
Wyciek sprężonego powietrza
Wyciek sprężonego powietrza
Wyciek sprężonego powietrza
Wyciek gazu z instalacji
Wyciek gazu w stacji rozdzielczej
Identyfikacja wibracji rolek
Wyciek z instalacji odprowadzania spalin
Kamera akustyczna Fotric - przykłady wykorzystania do detekcji nieszczelności
Przeciek sprężoneg powietrza
Wyciek gazu
Nieszczelność kompesora
Wyciek z butli
Nieszczelności systemu sprężonego powietrza
Ponieważ wycieki gazu emitują turbulencje o wysokiej częstotliwości, Fotric H6+ może szybko wykryć nawet najmniejsze nieszczelności w rurociągach sprężonego powietrza.
Wycieki w systemach próżniowych
Fotric H6+ precyzyjnie wychwytuje subtelne dźwięki wycieków w systemach próżniowych, których ludzkie uszy nie są w stanie usłyszeć, umożliwiając szybką lokalizację wycieków bez kontaktu lub uszkodzenia sprzętu.
Kontrola zaworów gazowych
Badanie zaworów gazu ziemnego
Detekcja luźnych połączeń konstrukcji
Energetyczne wyładowanie częściowe
